CONTROL NIVEL FOSA DE DRENAJE
El desafío
En una importante cervecera en Centroamérica, se dañaban las tuberías del agua del drenaje, debido al arranque a tensión plena de las bombas sumergibles. En ocasiones las tuberías de PVC se dañaban y también fallaba el arranque automático por disparos en las protecciones eléctricas.
Cuando una bomba se pone en marcha o se detiene de manera abrupta, se producen golpes de ariete, generando ondas de presión que dañan tuberías, válvulas y conexiones mecánicas. Esto se traduce en:
- Altos costos de mantenimiento y reparación.
- Riesgo de inundación por fallo en el arranque de las bombas.
- Paradas no programadas y pérdida de producción. .
La solución
Una parada contralada y suave de las bombas con:
Diseñamos e integramos un sistema de control con arrancadores suaves SIRIUS 3RW55, que incorpora la función "Soft-torque" para un arranque/parada controlada y suave de las bombas sumergibles del foso del drenaje
Se integró un transmisor de nivel radar SITRANS LR110, sin contacto, señal analógica 4-20mA y parametrizable mediante una App por Bluetooth. Este transmisor reemplazó a un flotador de contacto electromecánico que se bloqueaba en ocasiones.
Principales características del sistema:

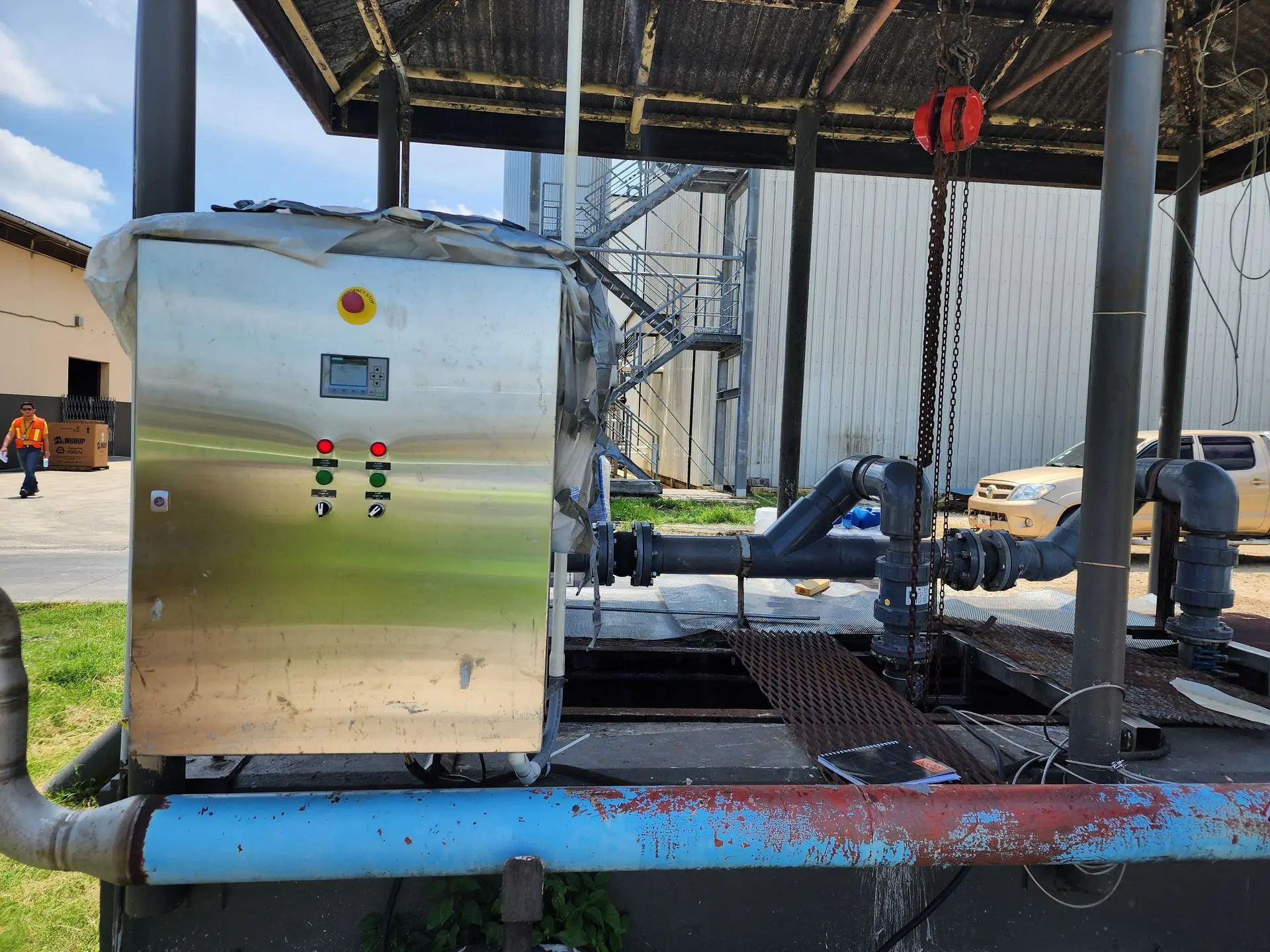

- Tablero de control dual con dos arrancadores suaves SIRIUS 3RW55.
- HMI de alta gama para monitoreo y control intuitivo.
- Controlador de nivel basado en PLC, para marcha/paro automático de las bombas y diagnósticos.
- Gabinete de acero inoxidable NEMA 4X, robusto y duradero.
- Se integró un transmisor de nivel radar SITRANS LR110, sin contacto, con comunicación HART y configuración mediante una App por Bluetooth. Este transmisor reemplazó a un flotador de contacto electromecánico
Los beneficios
Reduccion de altos costos de mantenimiento y reparación, riesgo de fallas en la planta paradas no programadas y pérdida de producción. Comunicacion continua con el equipo operando!
Con esta solución, nuestros clientes obtienen:
- Eliminación del golpe de ariete, protegiendo tuberías y equipos.
- Mayor vida útil del sistema y reducción de costos de mantenimiento.
- Operación continua y confiable, con redundancia en caso de fallo.
- Uso eficiente de las bombas, gracias a la alternancia automática que distribuye el desgaste.
- Mantenimiento sencillo, con selectores de prueba y operación manual en gabinete.
Impacto en la planta
Seguridad, eficiencia, no mas alto riesgo de inundación y proteccion de la vida util de la infraestructura.
Un sistema más seguro, eficiente y duradero, que protege la infraestructura, optimiza la operación y asegura la continuidad del proceso productivo..
2023 Wastewater Sump Pumps Control Panel
