Migración de Sistema de Control de Unidad de Ósmosis Inversa en Planta de Cogeneración
El desafío
La planta de cogeneración se apoya en una unidad de ósmosis inversa (RO), para resarcir el déficit de condensados de alta pureza, en el suministro de agua para las calderas.
El sistema de control estaba obsoleto y la terminal de operación ya no se iluminaba, adicionalmente la tecnología era incompatible con el sistema de control de la planta de cogeneración, lo que representaba:
- Riesgo de fallas operativas en un proceso esencial.
- Mantener un stock de refacciones exclusivo para ese equipo de control.
- Limitaciones tecnológicas para el monitoreo y control.
- Riesgo de interrupciones y mayores costos de mantenimiento.
La solución
Una plataforma moderna, segura y escalable para controlar Unidad de Ósmosis Inversa en Planta de Cogeneración.
PLC Allen Bradley CompactLogix 5370-L2
HMI Panelview 5310
Studio 5000
Se ejecutó una modernización integral del sistema de control de una planta de tratamiento de agua (para calderas) de ósmosis inversa, reemplazando equipos descontinuados por una plataforma moderna, segura y escalable.
Lográndose con:

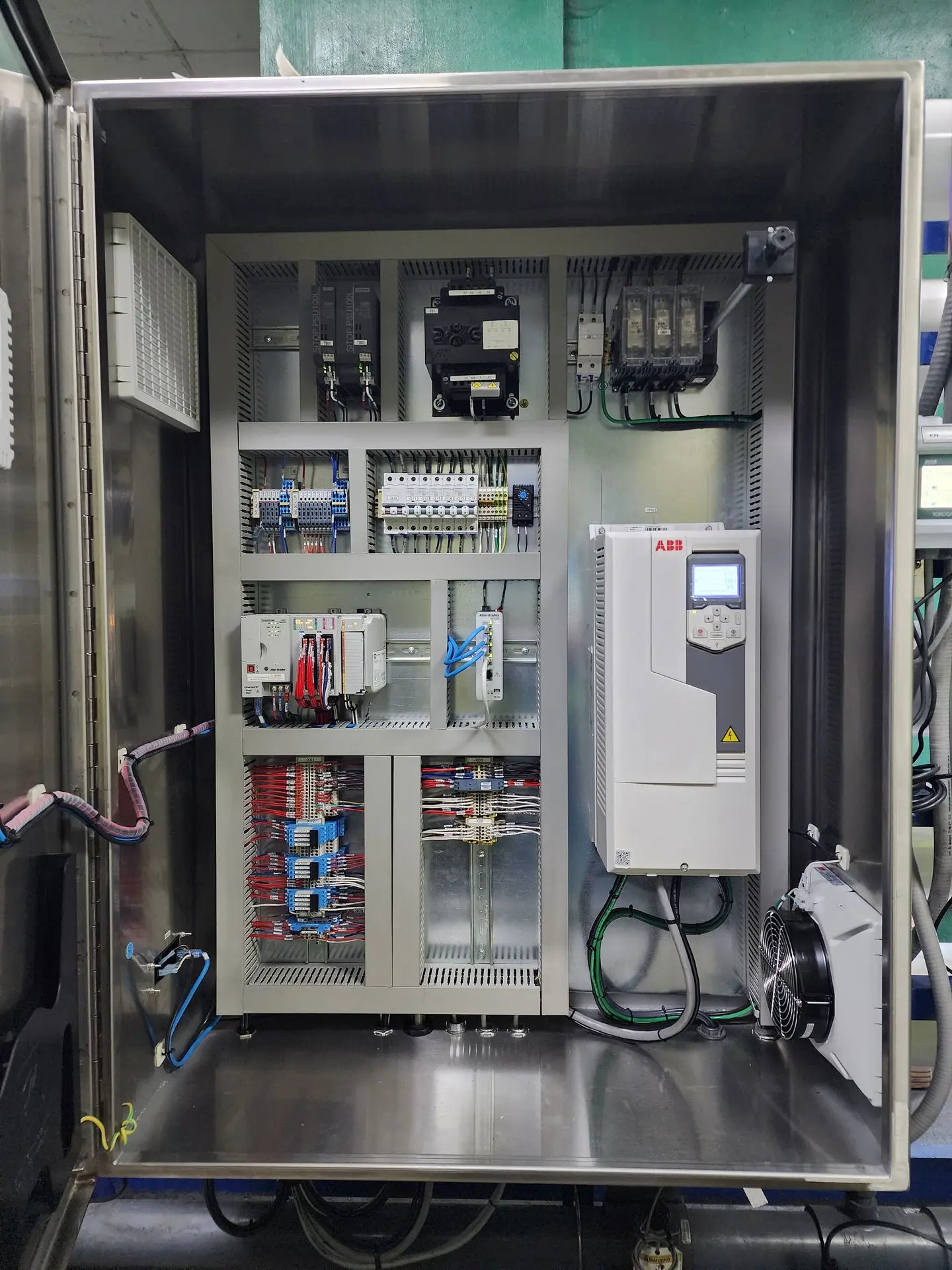

- Nuevo PLC Allen Bradley CompactLogix 5370-L1 con módulos de I/O 1734 Point I/O vía Ethernet DLR.
- Nueva HMI PanelView 5310 de 10.4”, intuitiva y confiable.

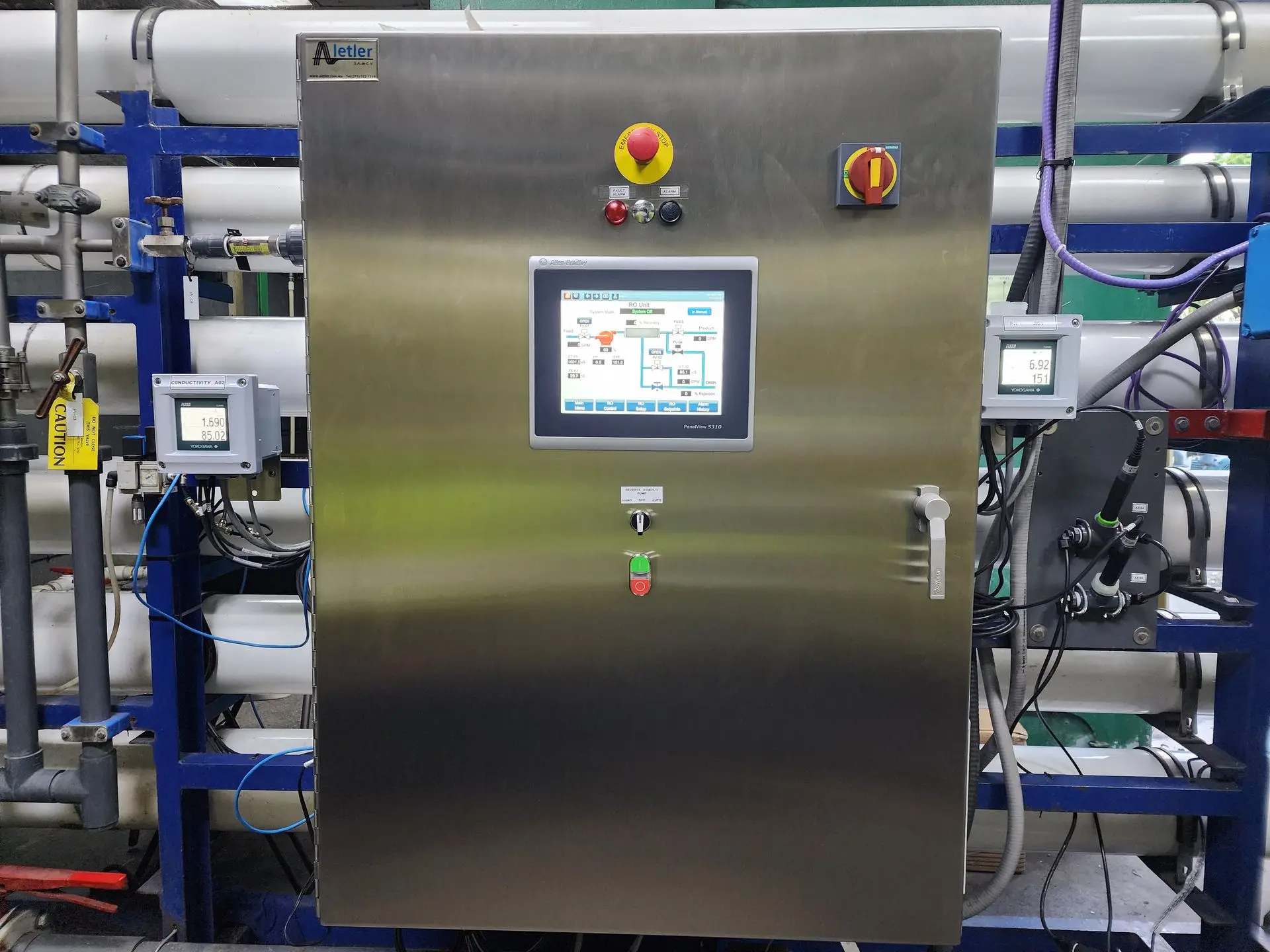

- Gabinete NEMA 4X de acero inoxidable, resistente y de alto desempeño.
- Integrando al tablero de motores aislamiento galvánico y protección de I/O.
- Migración del programa Ladder del S7-200 al nuevo entorno Studio 5000, incluyendo visualización optimizada en HMI.
Los beneficios
Actualización tecnológica, a la par de reducción del riesgo de fallas, paros no programados y costo de mantenimiento.
Con esta actualización, el cliente obtuvo:
- Agua de alimentación con alta pureza garantizada, protegiendo la operación de las calderas.
- Mayor confiabilidad y seguridad en un proceso crítico.
- Plataforma moderna y escalable, integrada al sistema de control de la planta de cogeneración.
- Interfaz hombre-maquina coherente y fácil de usar, reduciendo los tiempos de respuesta.
- Se agregaron funciones adicionales a solicitud del usuario final.
- Menores costos de mantenimiento y disminución de riesgos de interrupciones no programadas.
Impacto en la planta
Mayor eficiencia y asegurar la escalabiidad del sistema, además de, ganar estabilidad y mayor facilidad operativa.
La modernización del Sistema de Control de Unidad de Ósmosis Inversa permitió asegurar la continuidad y eficiencia en la generación de energía, prolongando la vida útil de un activo críticos y ofreciendo mayor estabilidad operativa.
2023 RO Unit Control System Upgrade
